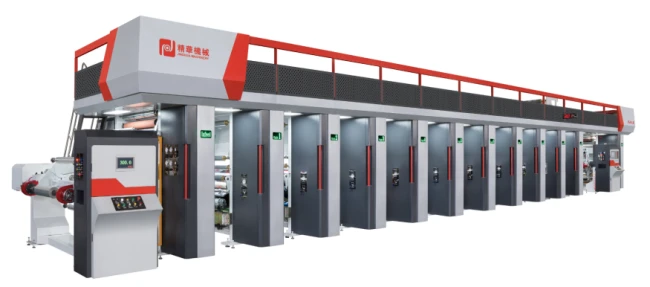

Cette machine est pilotée par le système ELS dans chaque couleur. Utilisez un type d’entraînement électronique direct ; l'unité d'impression utilise un servomoteur, connecté au cylindre d'impression. obtenez l'impression numérique, la haute vitesse et l'intelligence.
Vitesse d'impression 300 mètres par minute. Il a une grande capacité. Le domaine d'application : emballage alimentaire, emballage industriel, usine d'impression, etc. Certains sont utilisés dans les emballages de café, les emballages de feuilles de thé, etc.
Description de la structure
Dérouleur
●La section de déroulement est équipée d'une fonction de coupe automatique et le matériau est automatiquement connecté à grande vitesse sans arrêt ni ralentissement. Des filets de sécurité sont installés des deux côtés
●Combinaison de châssis rotatif indépendant à double-bras double-station et cadre en acier
●La méthode de chargement et de déchargement de la bobine est le chapeau d'air et l'arbre à air, ce qui est pratique et rapide pour charger et décharger le matériau.
●Forme de déroulement actif unique composée d'arbres de déroulement doubles, entraînés par des moteurs de conversion à double fréquence, haute fiabilité
●Le système de contrôle d'entraînement indépendant adopte le contrôle de conversion de fréquence numérique intelligent japonais Yaskawa
●Système de surveillance de la tension et système de stabilisation des rouleaux pivotants, contrôle en boucle fermée de la tension
●Le bras pivotant peut pivoter dans les deux sens à 360 degrés
●Réglage manuel horizontal du rouleau de matériau, la quantité de réglage est de ± 30 mm
●Changement de matériau-non-stop à grande vitesse-, le nouveau matériau est automatiquement entraîné à la même vitesse que l'hôte et il y a une alarme pour le matériau restant.
● Détection automatique du diamètre du rouleau, positionnement automatique du tournage et du transfert du cadre tournant, rotation avec moteur de rotation du frein 0,75 kW, améliorant la précision de la détection du diamètre du rouleau
●Le changement de matériau a une fonction de détection de surface incurvée, qui peut réduire la longueur du joint
●Le plus grand diamètre de rouleau peut être installé à 800 mm et la plage de coupe automatique est de φ200 mm-φ800 mm de diamètre
Traction du dérouleur
●Double-rouleau-à-test de rouleau, combinaison rigide et flexible, pour garantir la stabilité de la tension d'impression
●Le réglage de la pression d'embrayage du rouleau flexible est complété par des composants pneumatiques, et l'embrayage du rouleau flexible est lié à l'ordinateur hôte et est complété par le contrôleur central.
●Le rouleau en acier de traction est doté d'un servomoteur indépendant pour décélérer et conduire indépendamment, qui est entraîné par le servomoteur Yaskawa pour compléter le contrôle.
●Le rouleau pendulaire de tension est doté d'un encodeur interne-de haute précision, étroitement contrôlé, importé du Japon pour réaliser une détection de tension et un contrôle en boucle fermée-pour garantir une tension d'impression stable.
●Système de régulation et de stabilité PID de tension à plusieurs niveaux-
●La tension de traction est réglée avec précision par une soupape de réduction de pression de précision importée-
Impression
Pièce de montage sur plaque
●La méthode de chargement des plaques est un grand arbre à plaques sans plaque d'arbre, qui présente une efficacité de changement de plaque élevée. La règle d'installation horizontale peut garantir la position initiale uniforme de la plaque. La nouvelle bague de nettoyage de l'encre est installée des deux côtés de l'arbre de la plaque supérieure pour éviter que l'arbre de la plaque supérieure ne soit coincé par l'encre sèche.
●Actionneur de registre intégré manuel horizontal-automatique, compense dans une certaine mesure l'erreur de registre causée par l'épaisseur inégale du film
Partie pressage et impression
●Le rouleau de gaufrage est de type intégral, qui peut être rapidement remplacé, et le rouleau de gaufrage en caoutchouc peut être verrouillé en position haute lorsque la machine est arrêtée.
●La structure du rouleau de gaufrage est une structure à bras oscillant, le support est un support à roulement, éliminant les espaces mécaniques, garantissant que la longueur du film change le plus petit possible lorsque le rouleau en caoutchouc est pressé et que la pression est équilibrée des deux côtés, de manière à obtenir le meilleur effet d'impression.
●Le rouleau de gaufrage agira automatiquement en séquence lors de la pression, et il se relâchera automatiquement en même temps lorsqu'il s'arrêtera.
Partie grattoir
●Le dispositif de grattoir est un grattoir à boîte fermée de coulée de haute qualité-, à double-pression de cylindre et à structure de réglage tridirectionnelle-pour créer la meilleure position du grattoir.
●Rail coulissant linéaire droit pour le levage du grattoir,-roulement autolubrifiant pour les mouvements à gauche et à droite, tous équipés d'un couvercle de protection contre l'encre pour éviter les éclaboussures et les bourrages d'encre.
●Le mouvement du grattoir est entraîné par un moteur séparé, la fréquence du mouvement peut être synchronisée avec l'hôte et la quantité de mouvement est de 10 mm, qui peut également être ajustée manuellement
●La raclette oscille à gauche et à droite grâce à des roulements-autolubrifiants, qui peuvent se déplacer de manière flexible et sans résistance, éliminer les vibrations pendant le mouvement et garantir le meilleur effet de grattage.
Pièces d'encre
●La fontaine à encre est de type ouvert à reflux, le haut et le bas sont réglés manuellement, le réservoir d'encre est rempli de 8 kg d'encre et le rouleau de plaque peut être encré pour l'impression.
●La méthode d'alimentation en encre est une pompe pneumatique à membrane qui fait circuler l'encre depuis le bas du réservoir d'encre. L'encre dans le réservoir d'encre est uniforme et présente une bonne fluidité.
●Réservoir d'encre fermé : le réservoir d'encre est équipé de déflecteurs d'encre combinés à l'avant et à l'arrière pour former un bac à encre fermé, la surface est traitée avec du Téflon, adapté aux grands et petits rouleaux, ce qui non seulement résout le problème des éclaboussures d'encre, mais réduit également la décharge désorganisée de COV et améliore l'environnement de l'atelier, économisant ainsi l'utilisation de solvants.
●Le côté inférieur du réservoir d'encre est équipé d'un dispositif d'échappement au sol pour réduire la décharge non organisée de COV et améliorer l'environnement de l'atelier.
●La méthode d'encrage est l'encrage à transfert indirect du rouleau de transfert à double cylindre, la transmission adopte une vitesse de conversion de fréquence de moteur séparée, qui peut être avant et arrière, facile à nettoyer et réduit les accidents de sécurité pendant le nettoyage du rouleau de transfert d'encre.
Autres
●Une doublure en Téflon facile-d'entretien est installée à l'intérieur du panneau mural imprimé pour un nettoyage facile.
●Le rouleau de guidage réglable bilatéral corrige la légère déviation du film de matériau et du rouleau de plaque, et dispose d'un cadran numérique pour un réglage facile
●Chaque groupe est équipé d'un dispositif de soufflage de disposition
●Chaque groupe est installé avec une corde électrostatique supraconductrice anti-pour éliminer au maximum l'électricité statique et réduire les-accidents de sécurité d'impression à grande vitesse et les problèmes de qualité.
●Chaque assemblage dispose d'un bouton marche-arrêt indépendant, d'un fonctionnement humanisé, pratique et rapide
●Un interrupteur d'arrêt d'urgence à câble de sécurité est installé au-dessus des lames de grattoir de chaque unité pour améliorer la sécurité de l'équipement et réduire les blessures corporelles supplémentaires.
Séchage
●Nouveau type de structure de dérivation de four à encre à base d'eau-résidus-à faible teneur en eau, conception de séparation de l'air gauche et droite, structure de retour d'air secondaire, tôle galvanisée du four/revêtement en acier inoxydable, pour garantir une entrée d'air suffisante dans le four, des vitesses de vent uniformes de haut en bas, de gauche à droite et un retour d'air fluide.
Conception du système de séchage indépendant, température stable, faible bruit. Inférieur ou égal à 85dB(A)
●Four d'isolation thermique à double-couche entièrement fermé (la couche d'isolation thermique intégrée-peut économiser de l'énergie de 10 %-20 %), un ventilateur personnalisé à haute vitesse-et à grand-débit, la vitesse du vent de la buse du four peut atteindre 35 à 40 m/s, obtenant l'effet de séchage à basse température et à vitesse de vent élevée, résout efficacement le problème du séchage difficile des encres à base d'eau, évite la cuisson à haute température du film, affecte le film Caractéristiques et détruire la tension de toute la machine
● L'air chaud retourne à l'air plusieurs fois pour être utilisé, économisant ainsi de l'énergie.
●La conception à pression négative dans toute la boîte réduit les émissions fugitives de COV, réduit le phénomène de plaques sèches et améliore l'environnement de l'atelier
●Conception pneumatique d'ouverture et de fermeture de l'armoire, le volume d'ouverture et de fermeture est de 0 à 300 mm, ce qui est pratique pour le chargement de matériaux et le nettoyage des rouleaux de guidage
●Contrôle intelligent et continu de la température constante, contrôle automatique à un seul groupe, pratique et précis
Refroidissement
●Il adopte un rouleau refroidi à l'eau-pour refroidir, la température de l'eau est de 20 degrés à 25 degrés, le diamètre est de φ150 mm.
●Le rouleau-refroidi à l'eau est doté d'une structure multicouche-de protection contre les fuites d'eau, qui peut efficacement éviter la rouille et le bourrage des roulements causés par les fuites d'eau.
●La rotation du rouleau refroidi à l'eau-adopte des roulements autolubrifiants NSK importés purs-avec une conception de structure à faible amortissement, une rotation flexible, des débordements et des reflux d'eau froide, et la fenêtre transparente peut surveiller l'état de fonctionnement du rouleau.
●Le rouleau de refroidissement adopte un grand angle d'enroulement pour l'alimentation et les imprimés sont en contact frontal pour garantir l'effet de refroidissement
●La surface du rouleau est constituée d'une technologie de sablage, qui réduit le flottement vertical et horizontal provoqué par le film asynchrone et le rouleau refroidi à l'eau-pendant une impression à grande vitesse-et améliore la stabilité de la surimpression.
Traction de rembobinage
●Double-test de rouleau-à-test de rouleau, combinaison rigide et flexible pour garantir une tension d'impression stable
●Le réglage de la pression d'embrayage du rouleau flexible est complété par des composants pneumatiques, et l'embrayage du rouleau flexible est lié à l'ordinateur hôte et est complété par le contrôleur central.
●Le rouleau en acier de traction est entraîné indépendamment par le servomoteur japonais Yaskawa et contrôlé par le servomoteur Yaskawa importé.
●Le rouleau pendulaire de tension est doté d'un encodeur interne-de haute précision étroitement contrôlé importé du Japon pour réaliser une détection de tension et un contrôle en boucle fermée-pour garantir une tension d'impression stable.
●Système de régulation et de stabilité PID de tension à plusieurs niveaux-
●La tension de traction est réglée avec précision par un réducteur de pression de précision importé
